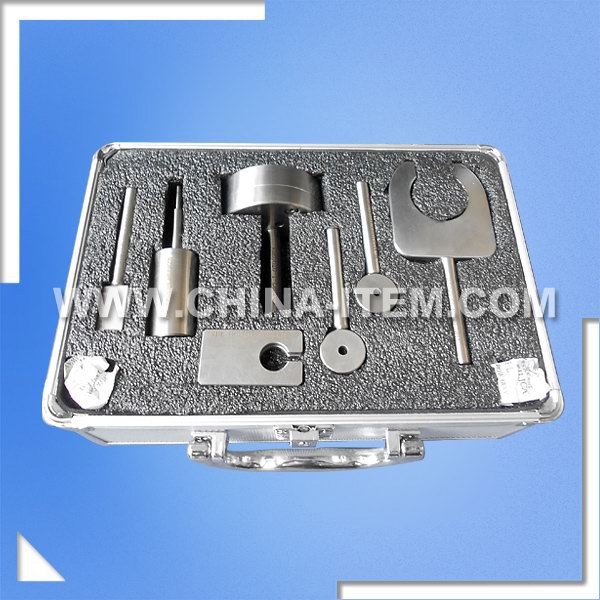

- DIN-VDE0620-1 Germany Standard Plugs and Socket Gauge
- Item LX-VDE0620
Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE0620-1:2010-02.
This plug and socket test gauge is mainly used to test and inspect whether the structure and size of plugs and sockets conform to VDE0620-1:2010-02 standards. And the mainly application industries is electronics, electrical appliances, plugs and sockets and other similar areas

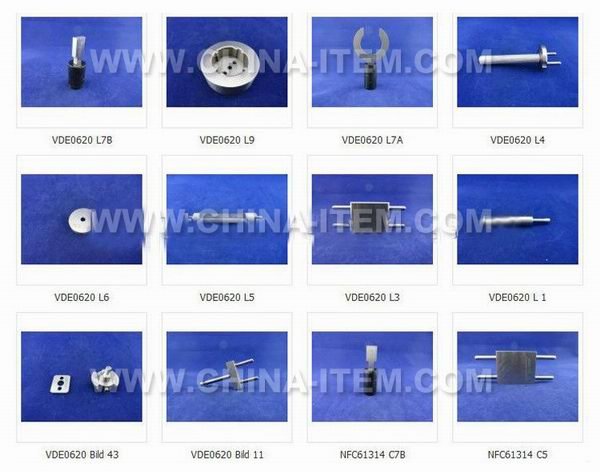

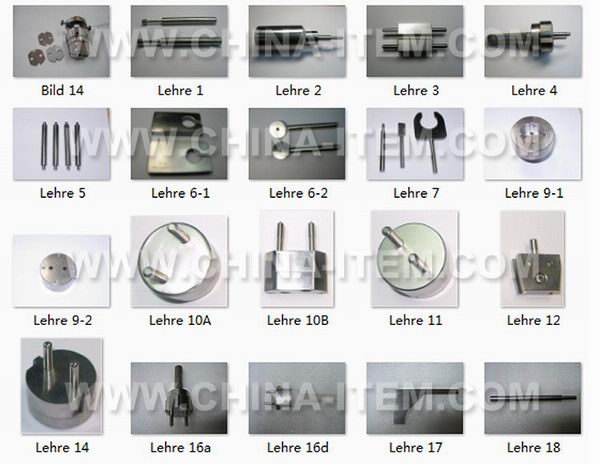

| No. | Seite | Details | Qty |
| 1 | DIN-VDE0620-1-Lehre1 | Größe der Steckerstift-Einführungsöffnungen | 3 pcs |

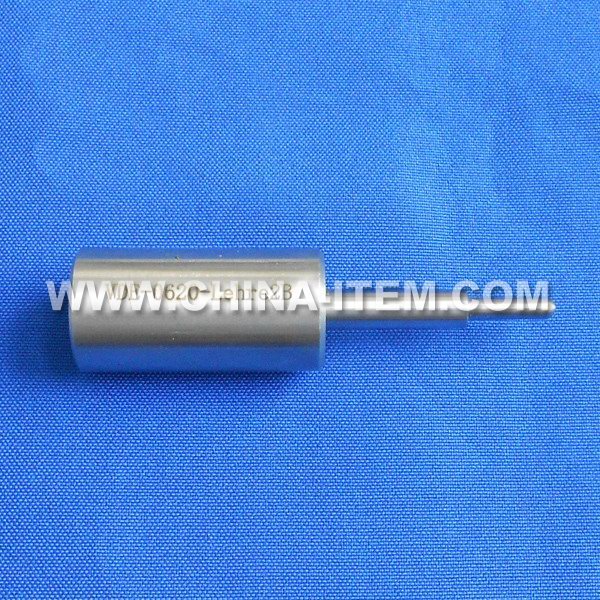

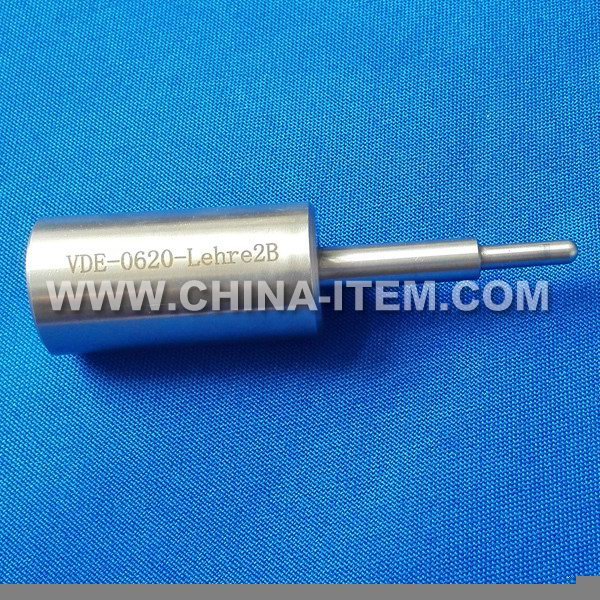

| 2 | DIN-VDE0620-1-Lehre2 | Prüfung der kleinsten Öffnungsweite und der kleinsten Abzugskraft der Kontaktbuchsen | 2 pcs |
| 3 | DIN-VDE0620-1-Lehre3 | Einführbarkeit zweipoliger Stecker | 1 pcs |
| 4 | DIN-VDE0620-1-Lehre4 | Einführbarkeit zweipoliger Stecker mit seitlichen Schutzkontakten | 1 pcs |
| 5 | DIN-VDE0620-1-Lehre5 | Prüfung des Abstandes bis zur erstmaligen Kontaktgabe | 1 set/4 pcs |

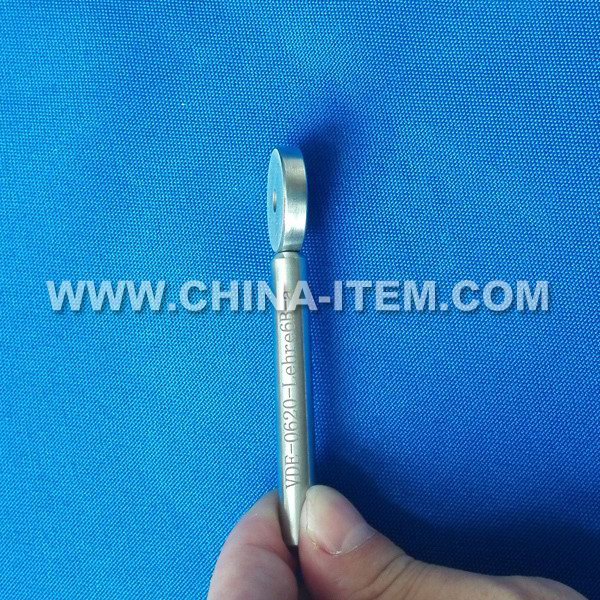

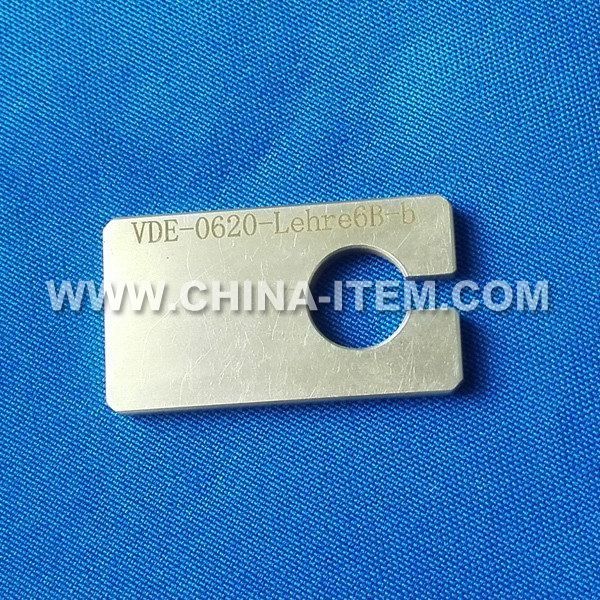

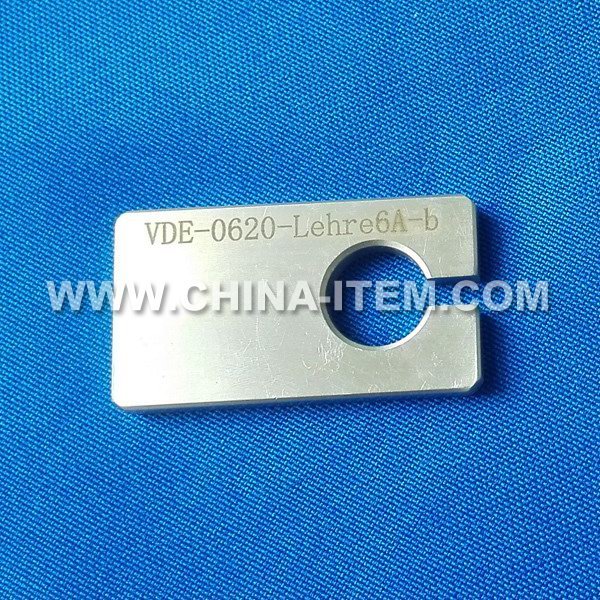

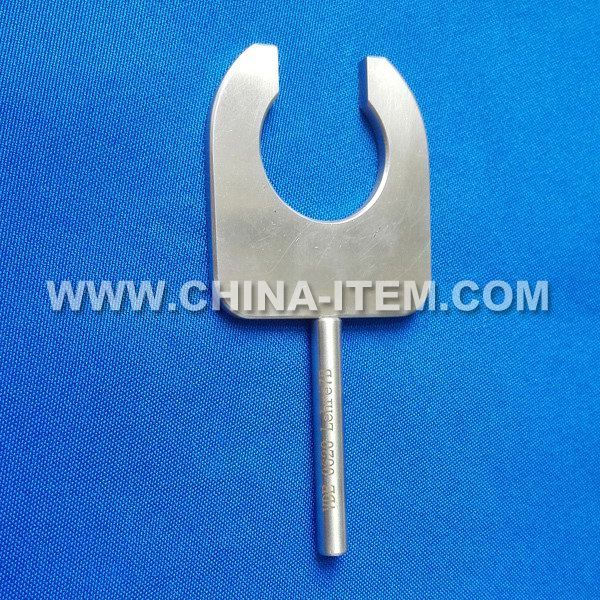

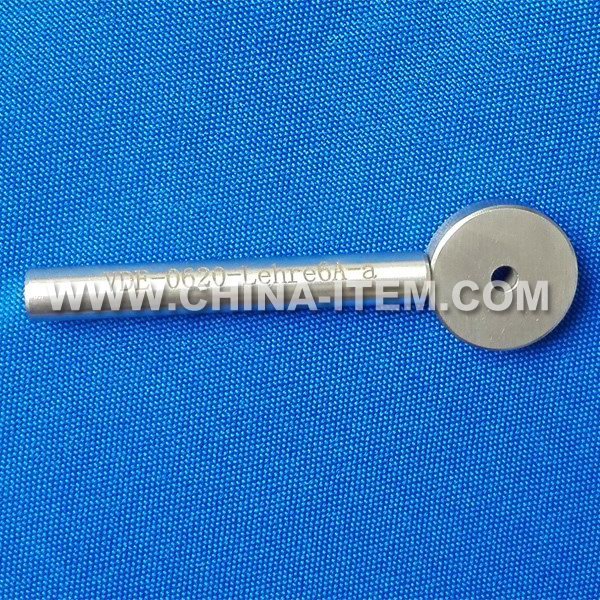

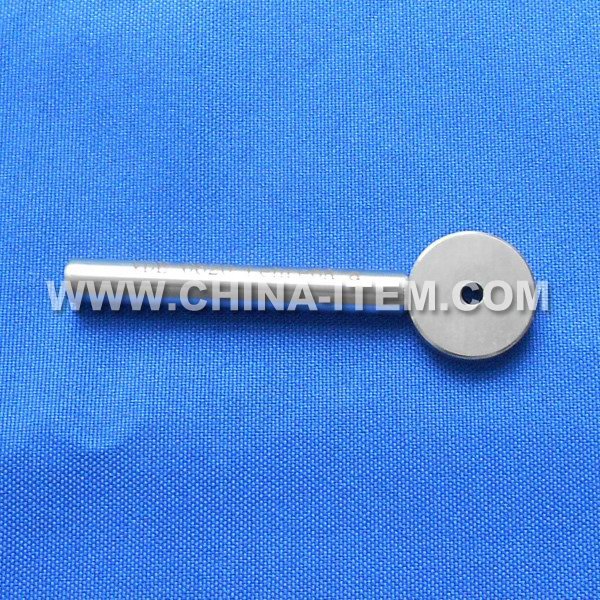

| 6 | DIN-VDE0620-1-Lehre6 | Stiftdurchmesser | 1 set/4 pcs |

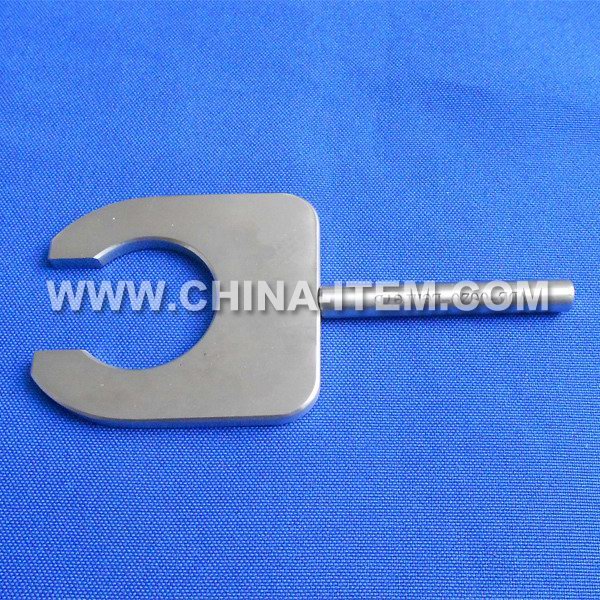

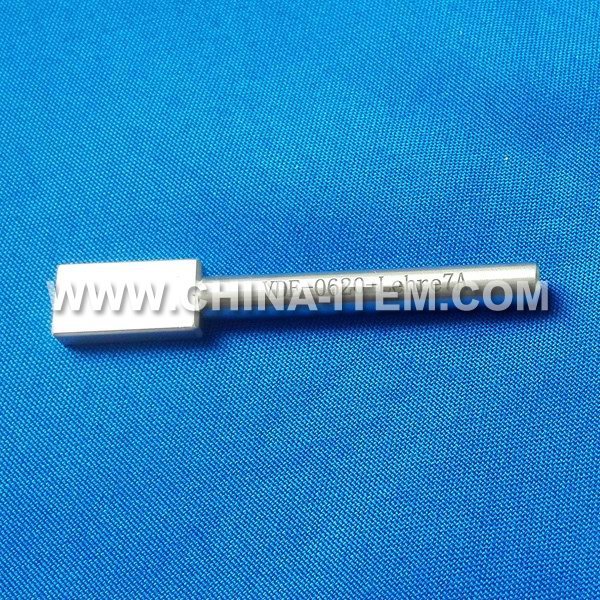

| 7 | DIN-VDE0620-1-Lehre7 | Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A und 2P AC 16 A | 1 set/2 in 1 |
| 8 | DIN-VDE0620-1-Lehre8 | Prüfung der größten Öffnungsweite der Kontaktbuchsen | 1 pcs |

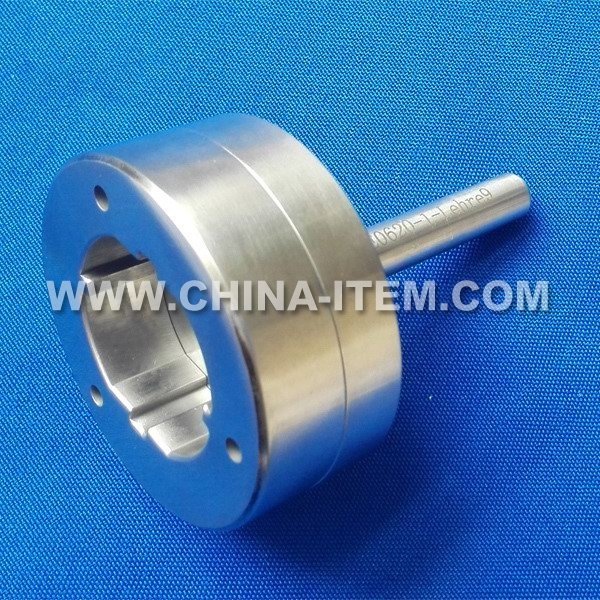

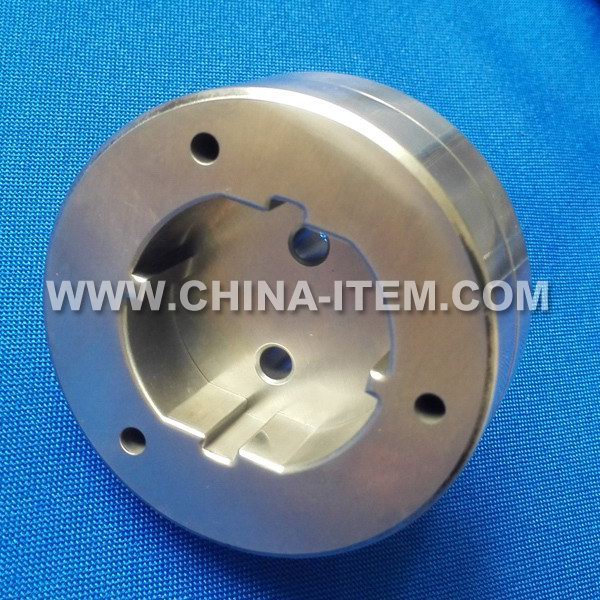

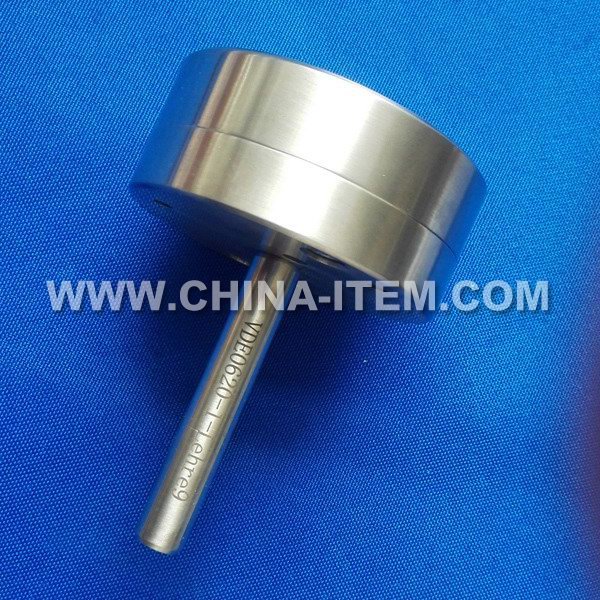

| 9 | DIN-VDE0620-1-Lehre9 | Auswechselbarkeit | 1 pcs |
| 10 | DIN-VDE0620-1-Lehre10-A | Prüfung auf Unmöglichkeit des einpoligen Einführens A | 1 pcs |
| 11 | DIN-VDE0620-1-Lehre10-B | Prüfung auf Unmöglichkeit des einpoligen Einführens B | 1 pcs |
| 12 | DIN-VDE0620-1-Lehre11 | Prüfung der Nichteinführbarkeit zweipoliger Stecker ohne Schutzkontakt | 1 pcs |
| 13 | DIN-VDE0620-1-Lehre12 | Prüfung auf Unmöglichkeit des einpoligen Einführens von Steckern in Steckdosen | 1 set/4 pcs |
| 14 | DIN-VDE0620-1-Lehre13 | Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem Schutzgrad | 1 set |
| 15 | DIN-VDE0620-1-Lehre14 | Prüfung der seitlichen Schutzkontakte | 1 pcs |
| 16 | DIN-VDE0620-1-Lehre15 | Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs | 1 set |
| 17 | DIN-VDE0620-1Fig15 | Gauge | 1 pcs |
| 18 | DIN-VDE0620-1-Lehre16a | Prüfung der größten Abzugskraft des Steckers 2P + AC 250 V 16 A | 1 pcs |
| 19 | DIN-VDE0620-1-Lehre16b |
Lehre zur Prüfung der größten Abzugskraft des Steckers 3P + N + AC 400/230 V 16 A |
1 pcs |
| 20 | DIN-VDE0620-1-Lehre16c | Prüfung der größten Abzugskraft des Steckers AC 400/230 V 25 A | 1 pcs |
| 21 | DIN-VDE0620-1-Lehre16d | Prüfung der größten Abzugskraft des Steckers 2P AC 250 V 2,5 A | 1 pcs |
| 22 | DIN-VDE0620-1-Lehre16e | Prüfung der größten Abzugskraft der Kontaktbuchse des Steckers nach DIN 49441 Form R2 | 1 pcs |
| 23 | DIN-VDE0620-1-Lehre17 | Prüfung des Umrisses von Kappen und Abdeckungen (Dicke: ca. 2 mm) | 1 pcs |
| 24 | DIN-VDE0620-1-Lehre18 | Prüfung von Rillen, Löchern und Hinterschneidungen | 1 pcs |
| 25 | DIN-VDE0620-1-Lehre19a | Messung der Kraft zum Öffnen des Shutters für Steckdosen 16 A, 250 V~nach DIN 49440-1 | 1 pcs |
| 26 | DIN-VDE0620-1-Lehre19b | Messung der Kraft zum Öffnen des Shutters für Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437 | 1 pcs |
| 27 | DIN-VDE0620-1-EN50075 | Test the interchangeability of plug gauge | 1 pcs |
| 28 | DIN-VDE0620-1-49440-L1 | 49440 - L1 - the IPX4 test socket | 1 pcs |
| 29 | DIN-VDE0620-1-49440-L2 | 49440 - L2 - the IPX4 test socket | 1 pcs |
| 30 | DIN-VDE0620-1-L1-L2 | Poles with grounding plug diameter gauge and test equipment | 1 set/3 pcs |
| 31 | DIN-VDE0620-1-Bild15 | Vorrichtung zur Prüfung der Stabilität von seitlichen Schutzkontakten | 1 set |
| 32 | DIN-VDE0620-1-Bild14 | Vorrichtung zur Messung der Kontaktkraft bei seitlichen Schutzkontakten | 1 set |
| 33 | DIN-VDE0620-1-Bild43 | Vorrichtung zur Prüfung der seitlichen Schutzkontakte | 1 set/2 pcs |
